FR4 Жесткая печатная плата
- доля
Как мы знаем, ЖесткиеКлассификация прототипа печатной платы в основном такова:
FR-4 (основа из стекловолокна), CEM-1/3 (композитная подложка из стекловолокна и бумаги), FR-1 (пластиковая медная пластина на бумажной основе), металлическая металлическая оцинкованная пластина (в основном алюминий, несколько железных оснований) подробнее чем текущие более распространенные типы материалов, обычно известные как жесткие печатные платы. Среди них FR4 является наиболее распространенным материалом. Материал FR4 обычно составляет TG 130. Более 130 мы называем его специальным материалом для печатных плат.
Производимая продукция FR4 PCB
| НЕТ | Вещь | Способность корабля |
| 1 | Чистота поверхности | HASL, погружное золото, золотое покрытие, OSP, погружное олово и т. Д. |
| 2 | Слой | 1-30 слоев |
| 3 | Ширина Min.Line | 3mil |
| 4 | Min.Line Space | 3mil |
| 5 | Min.Space между Pad до Pad | 3mil |
| 6 | Min.Hole Diameter | 0.10mm |
| 7 | Min.Bonding Pad Диаметр | 10mil |
| 8 | Макс. Доля сверления отверстий и толщины доски | 1:12:05 |
| 9 | Макс. Размер отделочной доски | 23inch * 35inch |
| 10 | Rang of Finish Board 's Толщина | 0.21-7.0mm |
| 11 | Min.Thickness Soldermask | 10um |
| 12 | Soldermask | Зеленая, Желтая, Черная, Белая, Красная, прозрачная светочувствительная паяльная маска, Съемная паяльная маска |
| 13 | Min.Linewidth of Idents | 4mil |
| 14 | Min.Height of Idents | 25mil |
| 15 | Цвет шелкового экрана | Белый, желтый, черный |
| 16 | Формат файла даты | Файл Gerber и файл сверления, серия отчетов, серии PADS 2000, серия powerpcb, ODB ++ |
| 17 | E-тестирование | 100% E-тест: тестирование высокого напряжения |
| 18 | Материал для печатной платы | Высокий материал TG: высокая частота (ROGERS, TEFLON, TADONIC, ARLON): свободный материал Haloger |
| 19 | Другие испытания | Тестирование импеданса, тестирование сопротивления, микропроцессорность и т. Д. |
| 20 | Специальные технологические требования | Blind & Buried Vias и High Thickness Copper |

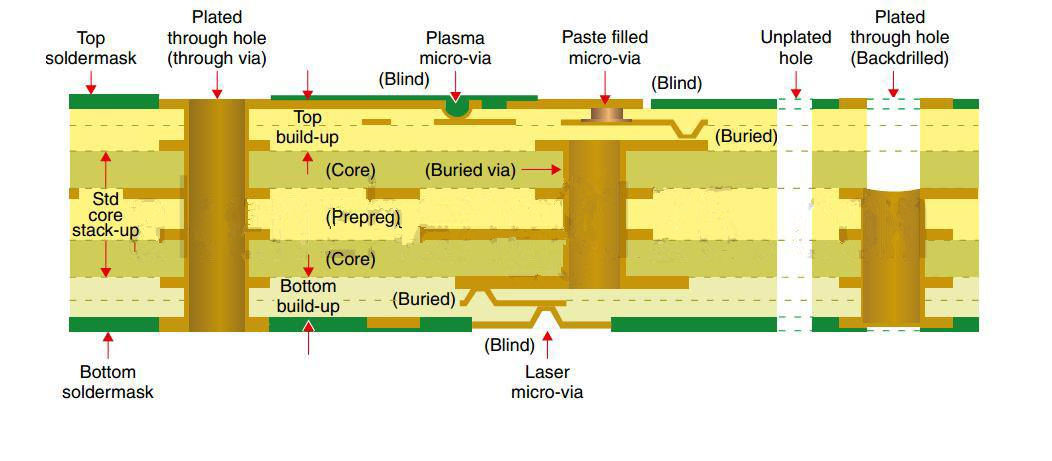

Структурная схема
Политика качества
Наша политика заключается в разработке, производстве и сбыте продукции, которая постоянно отвечает потребностям наших клиентов, но стремится превзойти их ожидания. Основное внимание уделяется повышению удовлетворенности клиентов путем постоянного улучшения качества наших продуктов и услуг.
Наша приверженность:
Проектировать и выпускать продукцию самого высокого качества для удовлетворения потребностей наших клиентов. Обеспечить лучший сервис для наших клиентов. Чтобы предложить нашим клиентам наилучшую ценность
Каждый сотрудник Data Display отвечает за качество своей работы и за вклад в удовлетворение потребностей клиентов. Каждый сотрудник стремится к совместной работе в команде, чтобы своевременно завершить работу без ошибок. Каждому сотруднику предлагается предложить улучшения качества, которые улучшат наши продукты, услуги и удовлетворенность клиентов.
Материал: FR4
Толщина доски: 1,6 ммМедная толщина: 35 мкм
Мин. Отверстия: 0,2 мм
Маска припоя: зеленый
Silkscreen Цвет: белый
Поверхностная техника: HAL-Free
Материал: FR4
Толщина доски: 1,6 мм
Медная толщина: 35 мкм
Мин. Отверстия: 0,2 мм
Маска припоя: зеленый
Silkscreen Цвет: белый
Поверхностная техника: HAL-Free
Материал: FR4
Толщина доски: 1,6 мм
Медь Толщина: 1 унция
Мин. Отверстия: 0,2 мм
Маска припоя: зеленый
Silkscreen Цвет: белый
Поверхностная техника: HASL
Золотой палец
Материал: FR4
Толщина доски: 1,6 мм
Медная толщина: 35 мкм
Мин. Отверстия: 0,2 мм
Маска припоя: зеленый
Silkscreen Цвет: белый
Поверхностная техника: HAL-Free
CNC
Материал: FR4
Толщина доски: 1,6 ммМедная толщина: 35 мкм
Мин. Отверстия: 0,8 мм
Маска припоя: белый
Silkscreen Цвет: черный
Поверхностная техника: HAL-Free
Материал: FR4
Толщина доски: 1,6 ммМедная толщина: 35 мкм
Мин. Отверстия: 0,2 мм
Маска припоя: красный
Silkscreen Цвет: белый
Поверхностная техника:ENIG
Материал: FR4
Толщина доски: 1,6 ммМедная толщина: 35 мкм
Мин. Отверстия: 0,2 мм
Маска припоя: синий
Silkscreen Цвет: белый
Поверхностная техника: HAL-Free
Материал: FR4
Толщина доски: 1,6 ммМедная толщина: 35 мкм
Мин. Отверстия: 0,2 мм
Маска припоя: черный
Silkscreen Цвет: белый
Поверхностная техника: HAL-Free
Материал: Медь
Толщина: 1,6 мм
Маска припоя: белая
Silkscreen: Черный
Тип: однослойный
Техника: ENIG
материал: FR4
Толщина: 0,53 +/- 0,1 мм
Маска припоя: зеленая
Silkscreen: белый
Тип: 6-слойная печатная плата
Техника: 6 слоев слепых через печатную плату, мин отверстия: 0,2 мм, минимальная ширина линии и пространство: 3 мил / 3 мили.BGA 0,5 мм,
материал: FR4
Толщина: 1,6 мм
Маска припоя: зеленая
Silkscreen: белый
Тип: 4-слойная печатная плата
Техника: ENIG
материал: FR4
Толщина: 1,6 мм
Маска припоя: черный
Silkscreen: белый
Тип: 4-слойная печатная плата
Техника:ENIG
