Светодиодная алюминиевая печатная плата

Светодиодная алюминиевая печатная плата

Алюминиевые печатные платы используются для теплового управления контуром. Решение для светодиодов высокой мощности, деталей для элементов управления, преобразователей мощности и т. Д. Часто разрабатывается с использованием металлических сердечников.
преимущества:
1. Отличная теплоотдача
2. Отличная стабильность размеров
3. Хорошая механическая обработка
4. Электромагнитное экранирование

Возможности процесса:

НЕТ

Вещь

возможность

1

Тип продукта

Al Clad PCB 1 слой

2

Максимальный размер панели

20 "* 24" (1170мм * 600мм)

3

Толщина меди

0,5oz, 1 унция, 2 унции, 3 унции

4

Диэлектрическая толщина (до подложки)

0,05 мм, 0,075 мм, 0,1 мм, 0,15 мм, 0,2 мм

5

Толщина основания основания

0.4мм, 0.6мм, 0.8мм, 1.0мм, 1.2мм, 1.5мм, 2.0мм, 3.0мм, 3.2мм

6

Толщина доски

0,4 мм до 4,0 мм

7

Допуск по толщине

+/- 10%

8

Алюминиевая обработка

Сверление, нарезание резьбы, фрезерование, маршрутизация, штамповка, перерыв имеется в наличии

9

Минимум Размер отверстия

0.25мм

10

Максимум. рабочее напряжение

2.5k VDC (0.075mm диэлектрический) 3,75k VDC (0,15 мм диэлектрик)

11

Минимум Ширина дорожки

0,2 мм (8 мил)

12

Минимум Следить

0,2 мм (8 мил)

13

Минимум Шаг прокладки SMD

0,2 мм (8 мил)

14

Поверхностная обработка

HASL, HASLLeadfree, Immersion gold, OSP

15

Цвет маски для припоя

Белый, светодиодный свет белый, черный, MATT черный, другие Доступные

16

Цвет легенды

Черный, Белый, другие Доступные

17

E-тест

ДА

18

Рош

ДА

19

Эталонный стандарт

IPC-A-600G Класс 2

20

Специальные отверстия

Пятна, отверстия для чашек

21

Ввод данных

Gerbers, AutoCad, Cam350,

PROTEL99SE, PROTEL, DXP, POWER PCB.

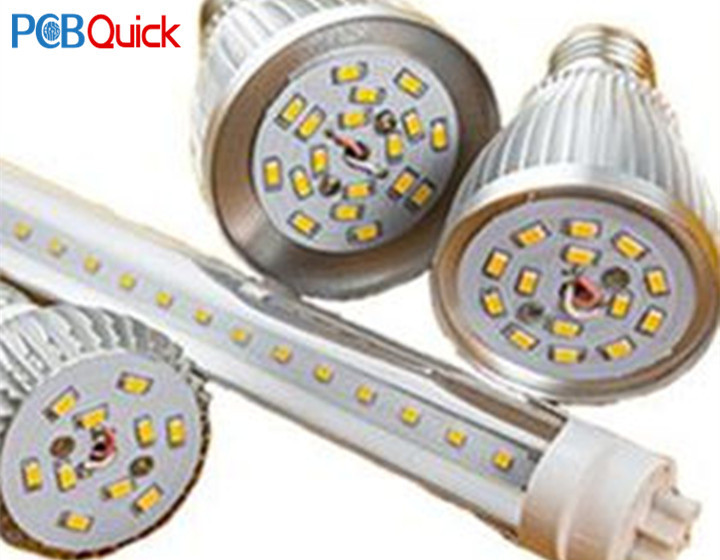

Влияние производственного процесса на светодиоды
1. Производительность рассеивания тепла напрямую влияет на срок службы светодиодных ламп.

2. Состояние слоя меди на подложке определяет, приведет ли короткое замыкание или локальная нестабильность напряжения к чрезмерной температуре.

3. Поверхностное покрытие не только предотвращает износ и окисление, но также улучшает светоотражаемость. Но при инкапсуляции легко менять цвет.

4. Упаковка смолы является наиболее важной ссылкой. Ошибки сборки и материалы являются решающими факторами.

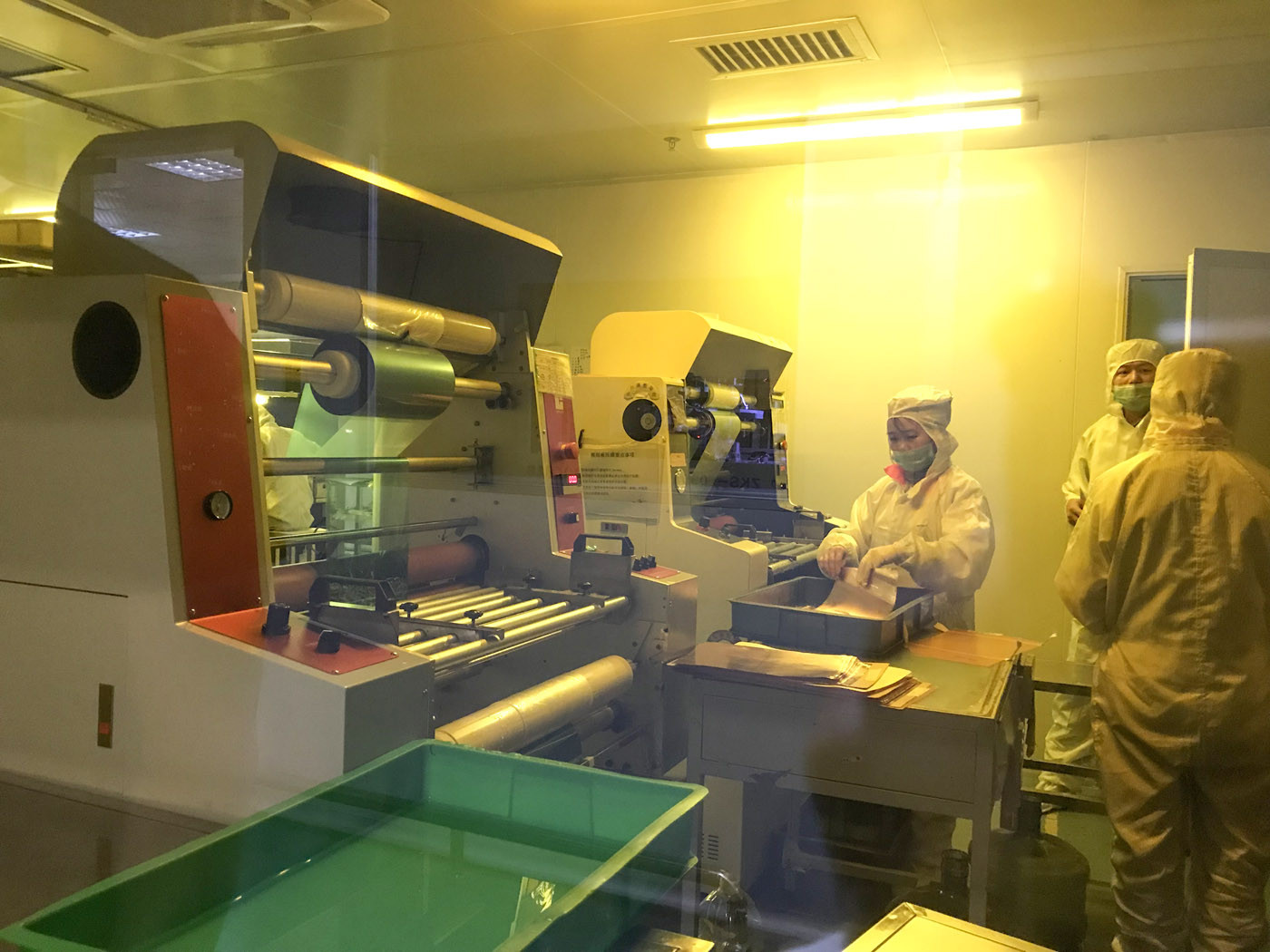

Производственная среда:
антистатическая одежда, ношение электростатического кольца, заземляющая проволока, в основном, цех чистовой продукции.

PCBQuick. Девяносто пять процентов рабочих прошли подготовку по профессиональным навыкам в обычных школах, прошли аттестаты и получили сертификаты. Инженер имеет многолетний опыт и может предоставить вам лучшее решение в соответствии с вашими требованиями и бюджетом.

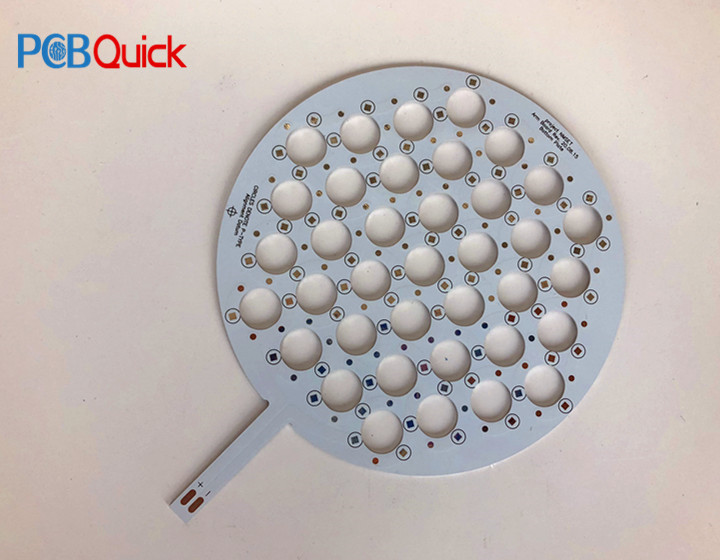

товары:

Материал: Алюминий

Толщина доски: 1,6 мм

Медная толщина: 35 мкм

Твердые твердые припои: высокая отражающая чернила Dainippon

Silkscreen Цвет: золотой

Поверхностная техника: OSP

Режим формирования: ЧПУ

Материал: Алюминий

Толщина доски: 1,6 мм

Медная толщина: 35 мкм

Твердые твердые припои: высокая отражающая чернила Dainippon

Silkscreen Цвет: белый

Поверхностная техника: OSP

Режим формирования: ЧПУ

Материал: Алюминий

Толщина доски: 1,6 мм

Медная толщина: 35 мкм

Твердые твердые припои: высокая отражающая чернила Dainippon

Silkscreen Цвет: черный

Поверхностная техника: OSP

Режим формирования: ЧПУ

Материал: Алюминий

Толщина доски: 1,6 мм

Медная толщина: 35 мкм

Твердые твердые припои: высокая отражающая чернила Dainippon

Silkscreen Цвет: черный

Поверхностная техника: OSP

Режим формирования: ЧПУ
