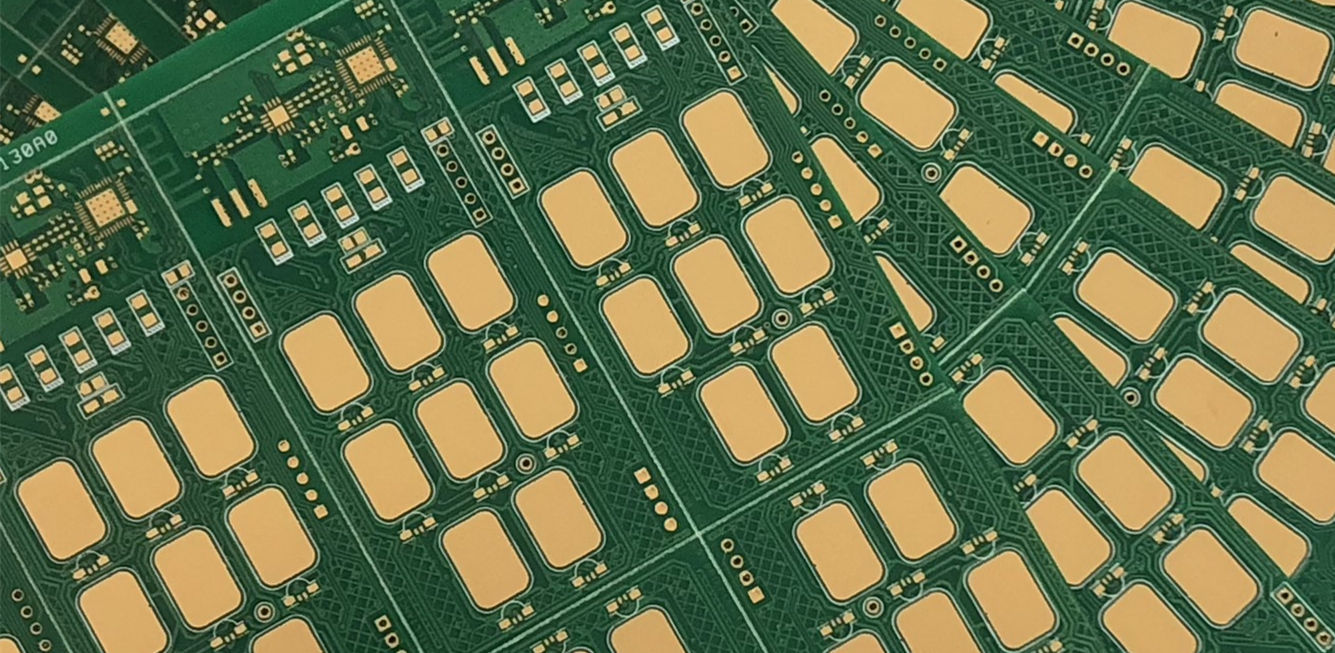

Immersion Gold (ENIG)

Electroless Nickel Immersion Gold - одна из самых популярных широко используемых печатных плат, доступных сегодня. Золото защищает никель от коррозии, а никель защищает базовую металлическую доску и позволяет надежно припаять контуры к своей поверхности.

Преимущества: плоская поверхность для припаивания, бессвинцовая и совместимая с RoHS, более длительная срок годности, более жесткие допуски могут поддерживаться для покрытых отверстий.

Недостатки: дорогая, потеря сигнала для приложений с целостностью сигнала, черная панель.

Погружной серебряный

Погружной олово (IAg) наносят непосредственно на основной металл ПХБ путем химического смещения. Это более доступный вариант, чем ENIG, и он также совместим с RoHS. Типичная толщина для Immersion Silver составляет 4-12u ". Из-за взаимодействия меди и серебра они в конечном итоге диффундируют друг в друга.

Преимущества: плоская поверхность для припаивания, без свинца и соответствия RoHS, более жесткие допуски могут поддерживаться для покрытых отверстий, низкие потери для приложений целостности сигналов.

Недостатки: обращение с печатной платой может вызвать проблемы с пайкой, это более экономически выгодно, чем ENIG, но менее экономически выгодно, чем ISn, и отделка может запятнать и окислять.

Погружная олово

Иммерсионный олово (ISn) наносят непосредственно на основной металл ПХБ путем химического смещения. Это более доступный вариант, чем ENIG и Immersion Silver, а также RoHS-совместимый. Типичная толщина для погружения Tin составляет 20-50 мк ". Из-за взаимодействия олова и меди они в конечном итоге диффундируют друг в друга.

Преимущества: плоская поверхность для припаивания, бессвинцовая и совместимая с RoHS, более жесткие допуски могут быть проведены для покрытых отверстий и являются популярным выбором для применения в прессовых целях.

Недостатки: обращение с печатной платой может вызвать проблемы с пайкой и пайкой, оловянные усы, более короткий срок хранения, чем ENIG.

HASL

HASL - доступный вариант отделки, который использует олово / свинец для создания тонкого защитного покрытия на печатной плате. Вспышки горячим воздухом используются для удаления избыточного свинца или олова с поверхности доски. Раньше в отраслевом стандарте популярность HASL колебалась из-за потенциальных проблем соответствия RoHS.

Преимущества: низкая стоимость, длительный срок хранения, а HASL - перерабатываемый.

Недостатки: неровная поверхность для пайки, содержит свинцовое (не соответствует требованиям RoHS), не выдерживает жестких допусков на покрытых отверстиях

Pb-Free HASL

Нетоксичные типы отделки печатной платы набирают популярность из-за проблем, связанных с использованием свинца в производстве. Pb-Free HAL заканчивает использование олова или меди в сочетании с никелем для создания защитного покрытия. Pb-Free HASL имеет те же преимущества и недостатки, что и HASL, за исключением Pb-FREE HASL, соответствует требованиям RoHS и не содержит свинца.

OSP

Сравнение поверхности поверхности печатной платы, основанная на зеленой апелляции, не оставляет никаких вопросов. Органическая консервация паяемости (OSP) не вводит в процесс никаких токсинов. Вместо этого используется органическое соединение, которое естественно связывает с медью, создавая металлоорганический слой, который защищает от коррозии .

Преимущества: плоская поверхность для пайки, соответствие требованиям RoHS и бессвинцовая, экономически эффективная. Недостатки; короткий срок хранения, обращение с печатной платой может вызвать проблемы с пайкой, толщина не поддается измерению.

Недостатки: короткий срок хранения, обращение с печатной платой может вызвать проблемы с пайкой, толщина не поддается измерению.

Твердое золото

Среди самых дорогих типов обработки поверхности печатных плат твердое золото чрезвычайно прочное и имеет длительный срок хранения. Они обычно зарезервированы для компонентов, которые ожидают, что они получат значительное количество использования, с нормальными толщинами толщины от 30 μin золота более 100 μin никеля до 50 μin золота более 100 μin никеля . Это не часто используется для пайки точек из-за плохой пайки. Твердое золото обычно используется для краевых коннекторов, контактов аккумулятора и некоторых тестовых плат.

Преимущества для твердого золота: долговечная поверхность, бессвинцовая и жалобная реклама и длительный срок хранения.

Недостатки: чрезвычайно дорогие по сравнению с другими покрытиями, может потребоваться шинирование, а также требуется дополнительная рабочая сила.

MCL предлагает широкий спектр других отделок, таких как ENEPIG, Wire Bondable Soft Gold и другие, в зависимости от применения.
